Кольца профильные фторкаучуковые (термостойкие FKM, FPM, Viton) купить в Аше

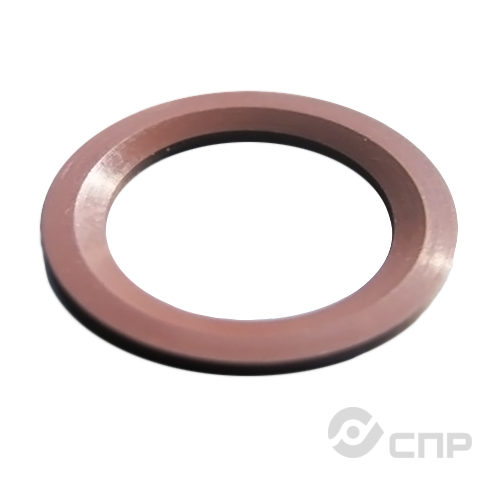

Кольца профильные фторкаучуковые термостойкие FKM, FPM, Viton – это высокотемпературные уплотнители, устойчивые к химическим воздействиям. Изделия изготовлены из фторосодержащего эластомера с улучшенными эксплуатационными свойствами. Уплотнители FKM используют в сложных условиях, с которыми не справляются обычные нитрильные каучуки.

Маркировка профильных колец осуществляется в соответствии с DIN 3869. В соответствии с ним обозначение расшифровывается как «Кольцо профильное 6,5х9,9х1,0х0,5», где:

  • 6,5 – внутренний диаметр кольца (мм)
  • 9,9 – внешний диаметр кольца (мм)
  • 1,0 – толщина (высота) кольца (мм)
  • 0,5 — толщина (высота) места скоса кольца (мм)


Оформите экспресс доставку профильных колец FKM, чтобы получить ваш заказ за 1-3 недели, если позиций нет на складе. Для дополнительной информации обращайтесь к нашим менеджерам.



Кольца профильные фторкаучуковые (термостойкие FKM, FPM, Viton) купить в Аше

Кольца профильные фторкаучуковые (термостойкие FKM, FPM, Viton) купить в Аше
4.9 (12)
Оставить оценку
Таблица размеров

Таблица размеров колец профильных

НазваниеВнутренний диаметр, ммВнешний диаметр, ммВысота, ммВысота скоса, ммРазмер - группа
Кольцо профильное 6,5х9,9х1х0,56.59.910.50..55
Кольцо профильное 8,4х11,9х1х0,58.411.910.50..55
Кольцо профильное 9,8х14,4х1,5х0,89.814.41.50.80..55
Кольцо профильное 11,6х16,5х1,5х0,811.616.51.50.80..55
Кольцо профильное 13,8х18,9х1,5х0,813.818.91.50.80..55
Кольцо профильное 14,7х18,9х1,5х0,814.718.91.50.80..55
Кольцо профильное 15,7х20,9х1,5х0,815.720.91.50.80..55
Кольцо профильное 17,8х22,9х1,5х0,817.822.91.50.80..55
Кольцо профильное 18,5х23,9х1,5х0,818.523.91.50.80..55
Кольцо профильное 19,6х24,3х1,5х0,819.624.31.50.80..55
Кольцо профильное 21,8х26,9х1,5х0,821.826.91.50.80..55
Кольцо профильное 23,9х29,2х1,5х0,823.929.21.50.80..55
Кольцо профильное 27,7х32,7х2х0,827.732.720.80..55
Кольцо профильное 29,7х35,7х2х129.735.7210..55
Кольцо профильное 35,9х43,2х2,4х135.943.22.410..55
Кольцо профильное 38,8х45,8х2х138.845.8210..55
Кольцо профильное 44,7х50,7х2х144.750.7210..55
Кольцо профильное 56,5х66,1х4х256.566.1420..55

Поможем с подбором колец профильных

Если вам нужна консультация для подбора размера и материала колец профильных обратитесь к нашим специалистам

по телефону

+7 (800) 550-56-18

по электронной почте

info@spr-prom.ru

FAQ Кольца профильные DIN 3869 FKM, FPM, Viton

Как рассчитывать и проверять допуски профиля кольца согласно DIN 3869?
Допуски профиля определяются стандартными таблицами DIN 3869 и ISO. Для проверки используют калибры и измерительные инструменты с точностью не ниже класса 2, чтобы убедиться, что внутренний диаметр, высота и профиль соответствуют нормативам, обеспечивая плотное прилегание и герметичность.
Какие параметры необходимо учитывать при подборе кольца для использования в системах с высоким давлением?
Следует учитывать рабочее давление, материал уплотнения, профиль кольца и допустимые деформации. Также важно обеспечить достаточную толщину и плотность профиля для равномерного распределения давления, чтобы избежать деформаций и протечек при высоких нагрузках.
Как определить эксплуатационный ресурс профильных колец в агрессивных средах?
Для этого используют данные о стойкости выбранного материала к конкретной химической среде, а также проводят тесты на износ и деградацию при заданных температурах и давлениях. Также рекомендуется учитывать срок службы по рекомендациям производителя и проводить регулярные инспекции для оценки состояния уплотнений.
Как выбрать подходящий профиль и материал кольца для конкретных условий эксплуатации?
Выбор профиля и материала зависит от условий эксплуатации: давление, температура, химическая среда. Например, для высоких температур рекомендуем использовать FKM или PTFE, а для химически агрессивных сред — EPDM или Viton. Размер подбирается по чертежам и стандартам DIN 3869.
Какие особенности монтажа и эксплуатации профильных колец для обеспечения герметичности?
Монтаж профильных колец требует аккуратности: необходимо очистить поверхности, правильно установить профиль без перекосов и обеспечить равномерное сжатие. Использование специальных инструментов и соблюдение рекомендаций по установке помогает избежать повреждений и обеспечить герметичность.

Где применяются теплостойкие кольца

Кольца фторкаучуковые по DIN 3869 используют для герметизации статичных и подвижных соединений оборудования, станков, различных механизмов. Уплотнители устойчивы к истиранию, увеличивают межсервисные интервалы, сокращают расходы на обслуживание машин.

Термостойкие кольца из FKM применяют в автомобильной технике, аэрокосмическом оборудовании. В узлах, требующих максимальной температурной и химической стойкости уплотнителей устанавливают фторкаучуковые прокладки.

Какие материалы используются в изделиях и в чем их особенности

Кольца термостойкие FKM, FPM, Viton устойчивы к воздействию озона, кислорода, технических жидкостей, смазок. Фторкаучук обладает низкой газопроницаемостью, сохраняет форму в высокооктановом топливе. При сжатии изделие практически не деформируется и быстро восстанавливается после снятия нагрузки.

Типы резины для уплотнителей:

  • А (Е). Эластомер черного цвета, в других оттенках изготавливается под заказ. Высокое содержание фтора до 66 %. Резины типа А или Е используют в уплотнителях, предназначенных для компрессионных установок, механизмов аэрокосмической отрасли. Не допускается контакт со спиртосодержащим топливом.
  • В. Химически стойкая резина с диэлектрическими свойствами. Проявляет устойчивость к растворам кислот, топливу.
  • F, GF. Содержание фтора в каучуке 70 %. Кольца из резины типа F или FG используют в механизмах, работающих с кислородосодержащим топливом.
  • ETP (Viton Extreme). Эластомер с повышенной химической стойкостью. Используется в уплотнителях для внедорожников, автомобилей. Каучук устойчив к воздействию кислотных сред, буровых растворов, нефти и нефтепродуктов.

Чтобы купить профильные фторкаучуковые кольца FKM, FPM, Viton, позвоните нашим специалистам. Мы подберем комплектующие под ваши требования.
